千台集群架构——数据存储服务

1.1工作内容与目标

1）内容

• 存储是什么,网站架构的地位
• 为何使用存储
• 存储分类
• NFS存储原理
• NFS部署,配置与使用
• NFS配置案例与详解
• 总结

2）目标

• 说出网站为何使用存储服务(共享存储)
• 说出常见存储服务
• 搭建NFS存储,对服务进行配置(比如共享/nfsdata/目录)
• 故障排查与解决

1.2概述

• 存储：用于存放用户上传的内容(数据),一般应用在网站集群中
• 为何用？

• 如果不使用存储,用户上传的数据就直接存放在网站服务器(多台)上了,用户下次访问就可能找不到(用户体验不好)
• 如果使用存储,用户上传的内容存放在存储上面,用户访问就会访问存储。
• 位置：网站后排(共享目录,通过网站服务器访问)

1.3存储选型⭐⭐⭐

• 存储的要求：空间大

分类	说明	选型
硬件存储	硬件存储,硬盘多,使用的时候挂载即可。SAN存储,NAS存储,厂商华为,H3C..硬件存储,Dell EMC	物理服务器使用
开源软件	普通存储(单点)：NFS(linux服务端客户端),Samba(linux服务端,Windows客户端)分布式存储：MinIO,Ceph,GlisterFS,FastDFS…	物理服务器,云服务器,NFSDocker,k8s选择minio/ceph…
云产品存储	阿里云OSS(对象存储),七牛云存储,腾讯云COS,华为OSS	一般云服务器使用,使用最简单(只需关注使用)

• 单点存储与分布式存储的区别：

• 单点存储是“把所有鸡蛋放在一个篮子里”
• 而分布式存储是“把鸡蛋分放在多个篮子里，并且每个鸡蛋都有备份”—其中1台挂了还有其他服务器
• 服务选型要选择适合网站需求的。

1.4 NFS原理⭐⭐⭐⭐⭐

• CS模式(client,server)

• 两个服务：

• NFS服务
• rpcbind(portmap)rpc服务(远程调用协议)
• 关于RPC服务的说明：

• PRC：远程过程调用,本质起到调度作用
• rpc服务从CentOS 6开始叫rpcbind,之前叫portmapper

1.5极速上手指南⭐⭐⭐⭐⭐

1）环境准备

环境	主机	ip地址	说明
nfs服务端	nfs01	10.0.0.31/172.16.1.31
nfs客户端	web01	10.0.0.7/172.16.1.7	通过挂载使用nfs服务
nfs客户端	web02	10.0.0.8/172.16.1.8	通过挂载使用nfs服务

服务端流程	客户端流程
1️⃣检查与部署(安装软件包)	1️⃣检查与部署(安装软件包)
2️⃣修改配置文件并reload nfs	2️⃣不需要启动
3️⃣根据共享目录,创建目录,修改所有者权限(默认nobody)	3️⃣创建挂载点(不用改权限)
4️⃣服务启动(rpcbind—>nfs,注意先后)	4️⃣mount挂载(df -hT查看)与修改/etc/fstab永久挂载
5️⃣检查(showmount -e 服务端ip)与测试(mount,df -hT)临时挂载点/mnt/

2）服务端部署

①检查与部署

#1.检查是否安装
rpm -qa|egrep 'nfs|rpcbind'

#2.如果没有软件包就yum安装即可
yum install -y rpcbind nfs-utils

②启动

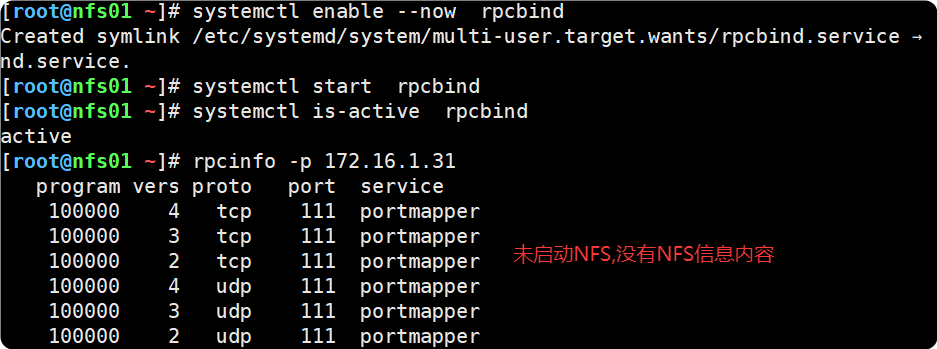

#1.启动rpcbind
systemctl enable rpcbind
systemctl start rpcbind
rpcinfo -p  服务端ip   #由于未启动nfs,此时信息中还没有关于nfs的信息

#2.启动nfs
systemctl enable nfs
systemctl start nfs
rpcinfo -p  服务端ip   #再查看就有了(端口等信息)。在服务端时,可以只写rpcinfo -p

③NFS服务端的配置

#1.修改配置文件
vim  /etc/exports

#2.共享/nfsdata/目录
写入内容：/nfsdata/   172.16.1.0/24(rw) #1.共享的/nfsdata/目录 用户为nobody, 允许的网段进行(rw读写,ro只读)
#配置表示：172.16.1.0/24网段对NFS服务端的/nfsdata/目录,拥有rw读写权限.

#3.创建共享目录/nfsdata/
mkdir -p /nfsdata/
#4.修改/nfsdata/所有者为nobody(centos系统中为nfsnobody)
chown -R  nobody.nobody /nfsdata/
#5.重启服务
systemctl reload nfs  #使用reload,不会断开已有连接
#6.检查
showmount -e nfs01  #查看共享的目录

• reload表示优雅地重启，不会断开已有连接。(目前只在nfs,nginx服务中有reload)
• restart在nfs中,会导致客户端一段时间夯(卡)住。

④NFS服务端本地测试

#1.挂载存储
mount -t nfs 172.16.1.31:/nfsdata/   /mnt/   #先临时挂载到/mnt/上
在/mnt/(相当于大门,从这进入)创建文件,实际就创建到了/nfsdata/目录下

⑤排错指令:rpcinfo -p ip和showmount -e ip

• rpcinfo -p 服务端ip：检查nfs服务端的rpc信息,主要检查是否有NFS信息(如端口)即可
• showmount -e ip：检查nfs服务端共享信息(共享哪些目录,允许访问的网段)

#1.查看nfs服务端共享哪些目录
showmount -e ip或不写  #ip为nfs服务端ip
[root@nfs01 ~]# showmount -e
Export list for nfs01:
/nfsdata 172.16.1.0/24
[root@nfs01 ~]# showmount -e nfs01   #因为配置过hosts解析
Export list for nfs01:
/nfsdata 172.16.1.0/24
[root@nfs01 ~]# showmount -e 172.16.1.31
Export list for 172.16.1.31:
/nfsdata 172.16.1.0/24

⑥NFS服务端小结

• 部署：nfs-utils,rpcbind
• 修改配置：/etc/exports
• 准备环境：目录,修改权限
• 启动服务：rpc,nfs(后面修改配置文件,只需要重启systemctl reload nfs)
• 服务端本地测试(mount)

3）客户端挂载

#1.检查是否安装了nfs,rpcbind
rpm -qa|egrep 'nfs|rpcbind'
#2.如果没有安装,则yum安装下
yum install -y nfs-utils

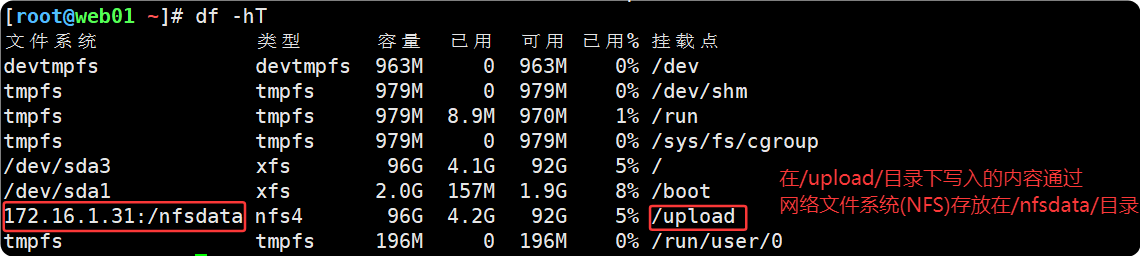

#3.临时挂载(要创建挂载点的目录)
mount -t nfs 172.16.1.31:/nfsdata/    /upload/
#永久挂载到/upload/--->/etc/fstab
在/etc/fstab写入即可:172.16.1.31:/nfsdata/  /upload/   nfs defaults 0 0

①挂载时故障案例

• 错误提示：mount：wrong fs type：错误的文件系统类型,客户端无法识别nfs
• 需要在客户端安装nfs-utils,不用启动

4）服务端与客户端小结

角色	流程
服务端	1️⃣部署软件nfs-utils,rpcbind2️⃣创建共享目录,修改所有者(nobody),centos系统为nfsnobody3️⃣修改配置文件(/etc/exports)4️⃣启动rpcbind,nfs((重启时reload nfs即可))5️⃣挂载测试(mount)
客户端	1️⃣部署软件nfs-utils,系统可以挂载nfs2️⃣挂载nfs3️⃣永久挂载–>/etc/fstab

tips：如果做了永久挂载,后面开机需要先启动存储服务器,然后启动web服务器。否则读取到/etc/fstab文件,挂载不上,会卡住,因为存储服务器未开机。

1.6 NFS相关的文件

nfs服务端和客户端	说明
nfs服务端配置	/etc/exports(配置文件里面的)–>/var/lib/nfs/etab(详细,当前使用的nfs服务端配置)
nfs客户端配置	/etc/rc.local或/etc/fstab–>/proc/mounts(当前系统的挂载情况)

#方法1：挂载命令写入到/etc/rc.local
chmod +x /etc/rc.d/rc.local

#方法2：按照/etc/fstab格式要求书写
设备                    挂载点   文件系统类型   挂载参数  是否检查  是否备份
172.16.1.31:/nfsdata/   /upload      nfs       defaults     0        0

tips：如果配置了nfs客户端永久挂载,未来要优先启动nfs服务端

1）故障案例–df -h夯住(卡死)

小结：

• 核心：服务端配置/etc/exports
• 核心：客户端永久挂载方式
• 核心：客户端挂载与使用失败,df -h夯住,去看看/proc/mounts查找是否有失败挂载

故障案例：nfs服务端异常

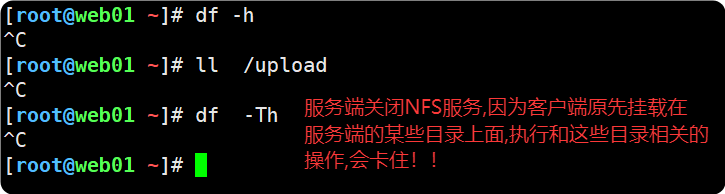

• 现象：df -h或ls 挂载点的时候夯住
• 原因：一般nfs服务端问题
• 解决：在/proc/mounts中过滤nfs,找出nfs挂载点,通过umount -lf强制卸载,然后重新挂载即可。

①故障复现

#1.挂载好nfs客户端
mount -t nfs 172.16.1.31:/nfsdata/  /upload/
#2.关闭nfs服务端
#3.来到客户端使用ll -d /upload/或df -h命令

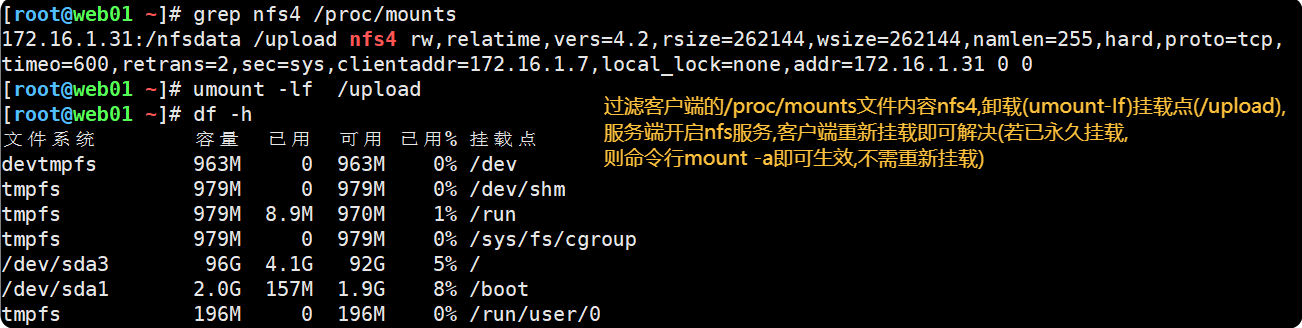

#4.在/proc/mounts中过滤nfs,找出nfs挂载点,通过umount -lf强制卸载,然后重新挂载即可。

②故障解决

1.7 NFS服务端的配置文件

• 了解：/etc/exports由来,nfs管理systemctl命令的背后是在调用exportfs命令
• systemctl cat nfs

1）配置文件格式

/etc/exports	说明
第1部分	共享目录
第2部分	网段(nfs配置)

2）NFS配置文件中网络配置

网段	说明
172.16.1.0/24	指定网段(最常用)
172.16.1.7	指定ip
baidu.com	指定域名

3) 服务端核心配置⭐⭐⭐⭐⭐

服务端配置选项	说明
rw	read write 可以读写共享目录
ro	read only 只读
sync	同步,只要用户上传,就把数据写到磁盘上
async	异步,用户上传的数据,nfs先临时存放到内存中,过一段时间写入到磁盘,并发高(用户访问量大),数据可能丢失

同步与异步⭐⭐⭐⭐⭐(eg:幼儿园工作)

• 同步：挨个小伙伴问，你是否要上wc
• 异步：画了个圈圈，需要去wc的到这个圈圈中，定时去带走圈圈里面的人
• CPU->先到内存->再写入磁盘

• 同步在网站架构中指的是直接访问对应的资源。
• 异步在网站架构中利用各种缓存达到用户优先访问缓存，缓存没有再访问对应服务。(CDN)

4）服务端用户压缩⭐⭐

user mapping 用户压缩或用户映射

• 现象：客户端访问的时候的用户root,到了服务端变成了nobody或nfsnobody
• NFS客户端挂载NFS服务端后,创建的文件默认属于nobody,这种操作就叫用户压缩(映射)
• 用户压缩是通过NFS服务端的配置实现

服务端配置选项-用户压缩系列	说明
root_squash	如果客户端是root用户访问,则到了nfs服务端会被压缩(默认的)匿名用户
no_all_squash	如果客户端不是root用户访问,则不进行压缩(保存原始用户)
all_squash	所有用户都进行压缩(设置为匿名用户,默认的)–不安全
anonuid和anongid	用于指定压缩的匿名用户(默认是nobody用户),anonuid=65534,anongid=65534

• 用户压缩/用户映射：NFS客户端访问NFS共享目录的时候变成了什么用户

• root(nfs客户端用户)—->nobody(nfs服务端用户)

5）用户压缩综合案

• 用户压缩案例：搭建网站,对存储提出一些需求

• nfs服务端设置/nfs/pics共享目录,匿名用户为www(都压缩为www)
• www用户的uid,gid:1999（服务端和客户端统一）
• 客户端挂载到/upload-pic/
• 流程C(client 客户端)S(server 服务端)

• CS：部署nfs服务,rpcbind
• CS：添加虚拟用户www,指定uid,gid
• S：创建目录,修改权限,修改服务端配置文件
• C：客户端进行挂载测试

#1.所有主机(nfs服务端和nfs客户端)添加用户www uid,gid统一1999,1999
#2.nfs服务端配置
#3.nfs客户端挂载

#第一步(可省略添加用户组(部分不行))
#groupadd -g 1999 www
#useradd  -s /sbin/nologin -M -u 1999 -g www www   #第1个www是用户组的名字,第2个是虚拟用户的名字
useradd -s /sbin/nologin -M  -u 1999  www

#第二步(nfs服务端配置)vim写入配置文件内容,创建用户,创建目录,修改权限,reload重启nfs,
[root@nfs01 ~]# cat /etc/exports
/nfsdata/   172.16.1.0/24(rw)
/nfs/pics   172.16.1.0/24(rw,all_squash,anonuid=1999,anongid=1999)  #新添加的
groupadd -g 1999 www  #创建用户组www,gid:1999
useradd -s /sbin/nologin -M -u 1999 -g www www #创建虚拟用户www,指定uid,gid(gid名)
mkdir -p /nfs/pics #创建共享目录
chown  -R www.www  /nfs/pics  #修改共享目录权限为www
systemctl  reload  nfs  #优雅地重启nfs
showmount -e  #检查
[root@nfs01 ~]# cat  /var/lib/nfs/etab
/nfs/pics	172.16.1.0/24(rw,sync,wdelay,hide,nocrossmnt,secure,root_squash,all_squash,no_subtree_check,secure_locks,acl,no_pnfs,anonuid=1999,anongid=1999,sec=sys,rw,secure,root_squash,all_squash)
/nfsdata	172.16.1.0/24(rw,sync,wdelay,hide,nocrossmnt,secure,root_squash,no_all_squash,no_subtree_check,secure_locks,acl,no_pnfs,anonuid=65534,anongid=65534,sec=sys,rw,secure,root_squash,no_all_squash)

#第三步(nfs客户端挂载)
mount -t nfs 172.16.1.31:/nfs/pics  /upload-pic/  #在客户端/upload-pic/下创建文件,真正存储在服务端的/nfs/pics目录下
[root@web01 ~]# df -hT /upload-pic/
文件系统              类型  容量  已用  可用 已用% 挂载点
172.16.1.31:/nfs/pics nfs4   96G  4.2G   92G    5% /upload-pic
touch /upload-pic/lidao.txt
[root@web01 ~]# ll  /upload-pic/
总用量 0
-rw-r--r-- 1 www www 0 10月 20 19:29 lidao.txt

①客户端若不创建虚拟用户www的麻烦

您看到的1999 1999正是 NFS 身份压缩机制成功工作的铁证。它证明了服务端确实将所有用户都映射到了 UID=1999，并且因为客户端/etc/passwd和/etc/group缺少对应的用户记录，所以无法将其翻译成友好的用户名。

项目小结：

• 项目web服务器和nfs服务器统一虚拟用户
• 为了系统安全
• nfs服务器配置文件:all_squash,anonuid,anongid

小结

• 说出网站为何使用存储服务器(共享存储)
• 存储选型
• 搭建NFS存储,对服务进行配置(比如共享/nfsdata/目录)
• 用户映射选型：all_squash,anonuid,anongid
• 故障与排查：rpcinfo -p ip,showmount -e ip
